倒流防止器，又稱防污隔斷閥，是一種用于防止生活飲用水管道發生回流污染的安全裝置。在我國，隨著城市化進程的不斷加快，市政自來水管網的不斷延伸，對給水管道的防回流措施的設置要求也越來越規范和嚴格。

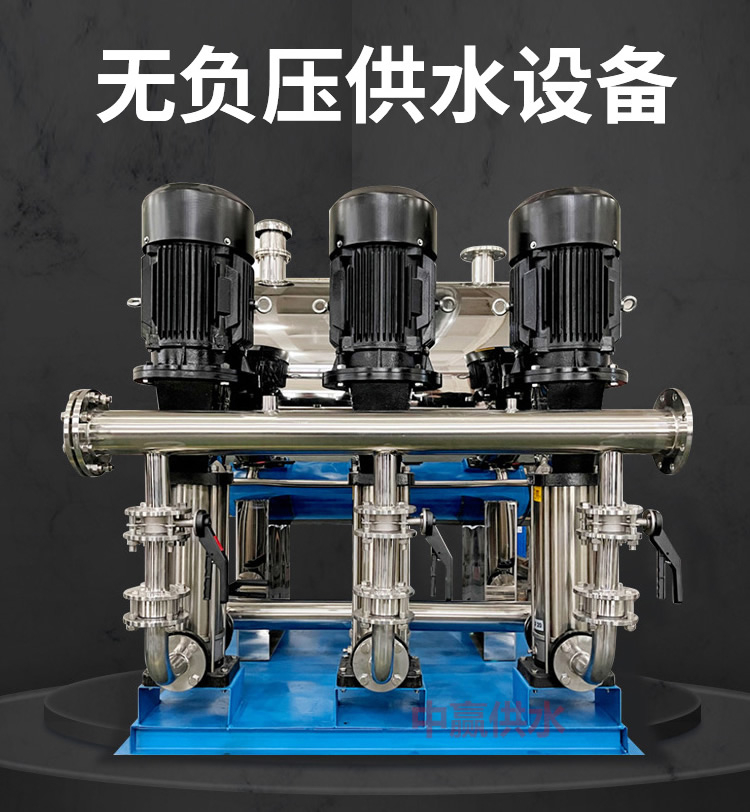

　　變頻穩壓供水系統作為一種從市政給水管網或其他有壓管網直接對接安裝的二次加壓供水設備，當在對接管網上可能出現“虹吸回流”或者“背壓回流”現象時，應在設備連接的進水管道上設置防回流污染裝置。但是，目前作為我國主要防回流污染裝置的減壓型倒流防止器（在國內簡稱為倒流防止器）存在體積寵大、價格昂貴、衛生性能低（多數為碳鋼鑄造本體和普通橡膠密封件）、水頭損失大（降低了管網壓力）等問題，因此，在工程應用中較難得到實現。衛生型、低阻力的不銹鋼倒流防止器可以使上述問題得到較好地解決，下面簡單地介紹這種倒流防止器在無負壓給水設備中的應用。

　  不銹鋼倒流防止器是一種嚴格限定管道中的壓力水只能單向流動的水力控制裝置，是由兩級相互獨立的止回閥和一個水力控制排水閥組成，具有嚴格限定管道中有壓水單向流動、有效防止回流的作用。其中，相互獨立的兩級止回閥暫定為進水止回閥和出水止回閥，水力控制排水閥也為自動泄水閥。進水止回閥與出水止回閥采用兩個不同軸的閥瓣，且軸中心相同，其中進水止回閥閥瓣的止回密封力來自其彈簧復位，出水止回閥閥瓣的止回密封力來自出口壓力。水力控制排水閥的啟閉受控于進水端壓力和中間閥腔的壓力變化，并與排水閥閥蓋座內設置的彈簧作用力達到平衡。當出水止回閥發生滲漏或進水端壓力小于閥腔壓力，或出水端壓力大于閥腔壓力、出水止回閥泄漏時，排水閥都會在壓差值的水力作用下自動排水，形成空氣隔斷，防止回流污染。閥腔是指閥體內從進水止回閥密封面到出水止回閥密封面之間的腔體部分。

　　不銹鋼倒流防止器的功能就是在任何工況條件下嚴格防止回流（或倒流）污染。防止回流污染是指閥腔內的水不允許流向進水止回閥密封面的進水端，以 避免在任何工況下因水倒流而發生回流污染。

　　不銹鋼倒流防止器多用于防止回流污染的生活飲用水管道上，且公稱直徑應與前端連接管道的公稱直徑相同，其工作壓力等級不應小于連接管道的工作壓力等級。


　　在變頻穩壓供水系統中，當可能在直接對接的市政自來水管道上出現回流污染時，應在變頻穩壓供水系統的穩流補償器進口前的過濾器后設置不銹鋼倒流防止器，并安裝有閥門。不銹鋼倒流防止器選用應視管網情況、使用區域以及用途等來確定。比如：當變頻穩壓供水系統作為市政自來水管網中途加壓時，其前后對接的管道均為市政自來水管網，性質相同，管網中的水出現回流不存在污染問題，因此這時可不設置不銹鋼倒流防止器。


當在變頻穩壓供水系統的進水管道上需設有水表時，水表宜裝在不銹鋼倒流防止器的進水端。

　　不銹鋼倒流防止器在變頻穩壓供水系統安裝前應將其進水管道沖洗干凈（在管道內不應殘留泥沙、焊渣、螺栓等雜物），并且應在不銹鋼倒流防止器的進水端安裝有過濾器，以防雜物粘附、卡阻而使閥瓣關閉不嚴產生滲漏現象，或者引發水力控制排水閥誤動作泄水。另外，不銹鋼倒流防止器必，須按閥體箭頭方向水平安裝（閥蓋朝上，排水口朝下），安裝地點的環境應清潔并保證不會被水淹沒，并且應有足夠的安裝與維護空間，并便于及時發現泄水或故障。此外，水力控制排水閥應間接排水，不得與排水管道直接連接，排水口離地面高度應大于300mm，并且在安裝地點應設有排水設施。


　　目前市場上的變頻穩壓供水系統大多數都為不銹鋼配件，均保證了設備供水不會產生二次污染。若配套使用碳鋼倒流防止器時會在使用過程中對水質產生污染，因此，在變頻穩壓供水系統中建議使用不銹鋼倒流防止器。

　　不銹鋼倒流防止器的功能就是在任何工況條件下嚴格防止因水倒流而產生回流污染。采用時應做到設計合理，制造精良，同時保證可靠和安全，并確保質量。

　　在變頻穩壓供水系統中采用衛生型、低阻力的不銹鋼倒流防止器時，可以有效地防止回流污染，提高了設備供水的水質安全保障能力和市政自來水管網的水壓利用率，并為積極推廣無負壓給水技術、 解決市政供水的二次污染提供了可靠的技術措施。



      變頻穩壓供水系統原理當主管網壓力在設定保護壓力以上運行時, 則負壓抑制系統采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以下運行時，供水設備停止運行。當進水管來水量不足, 負壓抑制系統出現故障，此時負壓消除系統開始工作，使得流量調節器內部由負壓變?yōu)槌?，從而避免了設備因來水不足而對市政管網的影響。

變頻穩壓供水系統的十一大突出優點：

  1.避免水質多次污染，供水質量高

      設備采用了全封閉結構，直接串接在自來水管網上，各區之間也都是封閉連接，不用水池、不用中間水箱，不與空氣接觸， 解決了高層供水的多次污染問題。

      設備全部采用食品級不銹鋼拋光制作，衛生安全。

 2.節省投資

      變頻穩壓供水系統直接串接在自來水管網上，不用建水池，而且樓層中間也不用設水箱，綜合投資低。

 3.節電

      一、采用智能變頻控制技術，不做無用功，二、充分利用各區剩余水頭，且設備直接串接在自來水管網上，充分利用自來水管網的原有壓力，綜合節電可達50%以上。

 4.節水

      設備全封閉結構運行，避免了跑、冒、滴、漏等水源浪費現象，經科研所對9個地區186家用戶調查測算，綜合節水可達13%以上。

 5.供水可靠，水壓穩定  全封閉供水，絕無樓層被淹之虞；高性能分壓穩壓器，獨立實時調節各分區水壓，確保各分區分壓、恒壓供水。

 6.節省管理費用

      變頻穩壓供水系統智能化全自動運行，無需人員值守。因無水池、水箱，所以不用清洗，不用消毒，免保養，免維護，節省管理費用可達95%以上。

 7.設備使用壽命長

      設備根據用水情況自動調節控制運行，無水錘、無沖擊、磨損小，而且設備采用食品級不銹鋼拋光制作，無腐蝕，延長設備使用壽命達三倍以上。

 8.保護功能完善

      設備自身具有過流、過載、過熱、缺相、水源無水自動停機等自我保護功能，安全運行。

 9.占地面積小，或不占地方

      不用建水池，大大減少占地面積；各級分壓穩壓器高度集成，安裝方便快捷，不占地方，綜合節省占地面積80%以上。

 10.使用更安全

      設備把總壓力分散到各用水區，整個管網從低區到高區壓力均勻，避免產生水錘，避免發生低區高壓滲漏、爆管問題，用水更安全。設備全封閉結構不但避免了二次污染，而且有效的防止意外或壞人故意投毒惡性事故的發生，確保用水安全。

 11.實現遠程監控

      設備具有遠程監測、監控功能，在公司監控中心可實現對設備的24小時在線實時監控，使用戶高枕無憂。

      當市政管網停水時，水泵機組11仍可工作，直到流量調節器5中的壓力下降至電接點6所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過連通管路進入用戶管網，來電時機組自動開機恢復正常供水



變頻穩壓供水系統專用供水控制器的特點是：

  1、變頻穩壓供水系統多模擬量輸入方式，可實現供水新工藝控制的要求，特別是無負壓系統，可以實現 雙壓力控制功能；

  2變頻穩壓給水設備、可配置成整個或部分泵組變頻循環軟起動工作方式，可自由設定主泵和附屬小泵參與的臺數并且任意設定每臺泵的運行類型，至多可配置成5＋2（五臺主泵和兩臺小泵）的控制結構；

  3、變頻穩壓供水系統設計有RS485接口，便于與上位機或觸摸屏連接，進行組態控制；


變頻穩壓供水系統八大優點：

　     ( 1）高效節能：充分利用市政水源本身具有的壓力熱能，差多少補多少，切實有效地、較大限度地發揮了變頻調速的節能效果。

　　   （2）潔凈衛生：構成連續密閉的增壓供水方式， 保持了市政水源的國家水質衛生標準，從根本上避免了增壓系統造成的水質標準降低和各種水源污染問題。

　　   （3）避免浪費：不僅淘汰了高位水箱，還 取消了地面（地下）水池水箱，避免了水箱溢流，定期清洗造成的水源浪費。

　　   （4）運行噪聲低：無塔供水器設備系列產品采用全變頻調整方案時，大部分時間特別在夜間處于低噪聲運行工況。

　　   （5）設計了全密閉的、兼有緩沖作用和動態補償作用的水源箱罐，與目前市場所謂無負壓罐相比，更具有實際意義，并使控制系統得以簡化。

　　   （6）該系列產品控制系統充分總結了本公司及國內外變頻給水設備的設計制造經驗，采用規范通用的控制系統技術方案，可換用任意廠商的變頻器、調節器、PLC和其他元器件，調試維修特別方便，為產品的終身售后服務奠定了良好基礎，不會因技術進步而導致售后服務問題。

　　   （7）無塔供水器設備該系列產品控制系統具有較高智能性，設計中充分考慮了機、電、儀協調配合，具有欲速則不達的檢測監視和簡單方便的人機交互功能。具有全面的故障保護功能和對策，變頻器故障保護時，自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。

　　   （8）可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機，可與各種控制網絡，通信網絡相接，適用于特殊、復雜的運行控制和聯網監控要求?？蔀橛脩糸_發配套監控軟件。

　　　　　　

變頻穩壓供水系統技術創新點：

　　  1、 將自來水管道供水系統中使用的水箱和水泵等聯為一體，使水泵、控制柜、無負壓裝置等設備置于水箱中，通過水箱隔板使設備與水箱中的水隔離。由于水泵放置在水箱內（使用專用低噪音泵）大大減少了設備的噪音。

　　  2、 變頻泵進水口與無負壓裝置和無負壓時水裝置連接。壓力充足時，無負壓裝置自動開啟，直接由市政管網供水，經過加壓泵實現疊加增壓給用戶供水。當無負城市裝置探測到市政管網壓力下降時，無負壓進水裝置立即啟動，無負壓裝置關閉。此時用戶管道直接由加壓泵從水箱內抽水補壓，確保用戶管道的壓力充足。

　　  3、 水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力，此措施一可以避開高峰用水，起調峰作用，二是避免了普通水箱的無壓力泄水，對管網壓力是一個很好的保護作用。

　　  4、 此成套設備中水箱、水泵、管路及閥門等涉水材料均采用食品級不銹鋼材料，不會對自來水產生二次污染，同時該設備設置智循環系統，每6個小時自動以水箱取水使用，以保證水箱的水質新鮮，衛生環保。

　　

變頻穩壓供水系統適用范圍 ：　

　　A、城鄉居民生活供水

　　B、大型賓館、酒店、醫院等商業供水

　　C、工業供水

　　D、舊供水系統的改造

　　 E、“一戶一表”改造的配套使用

　　　　  “一戶一表”現行較多采用的形式，是將每戶水表統一安裝在一樓，一戶一條供水管。中贏變頻穩壓給水設備安裝在總表后的進水總管上，疊加利用自來水管網的原有壓力后加壓直接供水給住戶。
